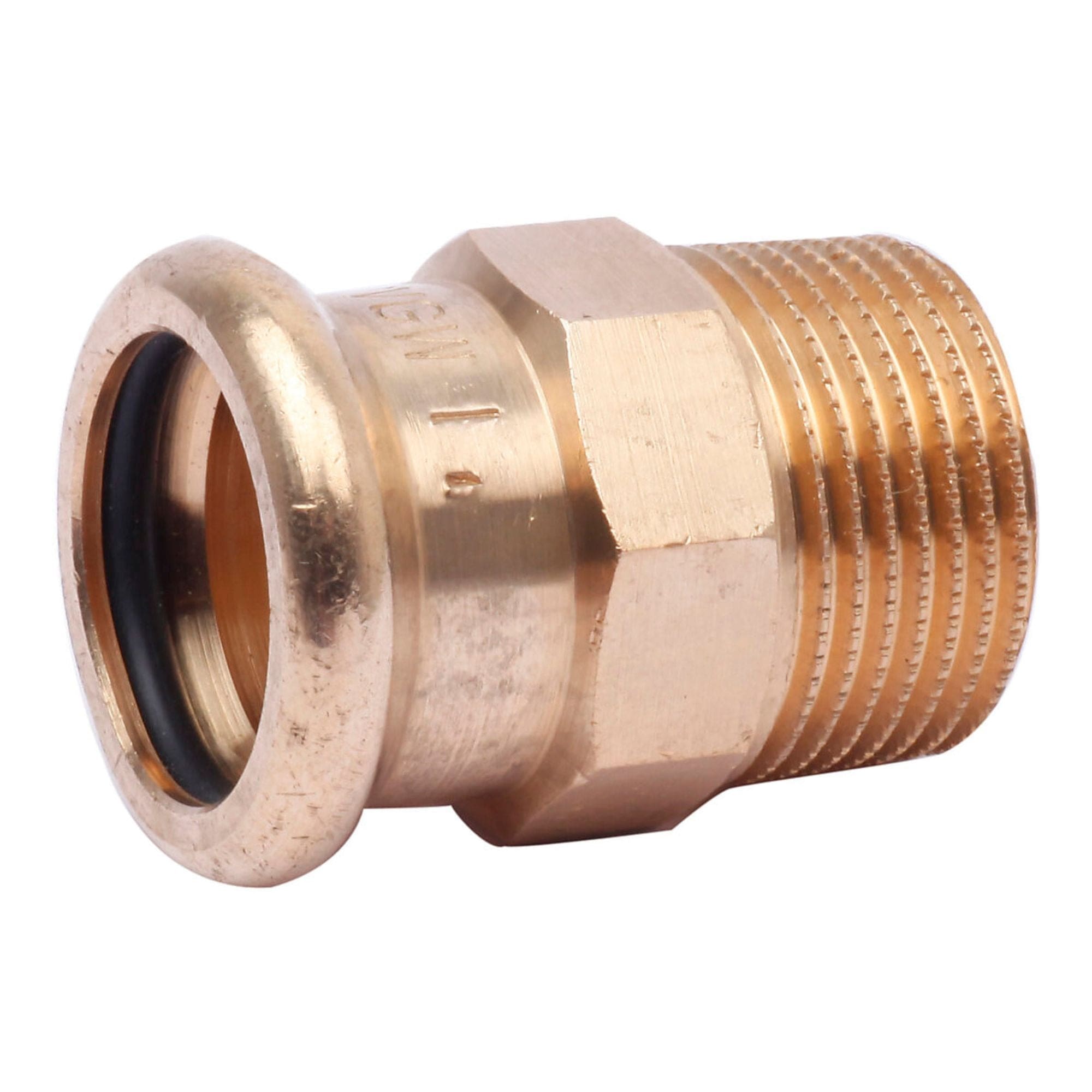

Altech CU-PRESS nippelmuffe

Altech CU-PRESS nippelmuffe er en rett overgang med pressmuffe for kobberrør i den ene enden og gjenge i den andre, til Altech pressystem. Den brukes der kobberledningen skal kobles til en gjenget del. Nippelmuffen finnes fra 12 mm x 3/8" til 54 mm x 2".

Mål og tekniske data

• Dimensjoner: 12 mm x 3/8" og 1/2", 15 mm x 3/8", 1/2" og 3/4", 18 mm x 1/2" og 3/4", 22 mm x 1/2", 3/4" og 1", 28 mm x 3/4", 1" og 1 1/4", 35 mm x 1" og 1 1/4", 42 mm x 1 1/4" og 1 1/2", 54 mm x 2"
• Materiale: kobber (CW024A), gjengedel i rødgods (CC491) med BSP-gjenge
• Trykklasse: PN16
• Temperatur: –30 til +120 °C
• O-ring: svart EPDM med lekkasjesikring

Montering og kompatibilitet

• Rør: kobberrør etter EN 1057, glødede rør R220 med støttehylse
• Pressverktøy: bakker eller slynger med M- eller V-profil
• Innstikksdybde: 10 mm for 12–35 mm, 20 mm for 42 og 54 mm
• Bruk: forbruksvann, varme- og kjøleanlegg, glykolblandinger og tekniske gasser

Ifølge Altechs monteringsanvisning skal pressingen gjøres uten avbrudd, og O-ringen tåler ikke olje. Vi anbefaler at en rørlegger monterer nippelmuffen.
