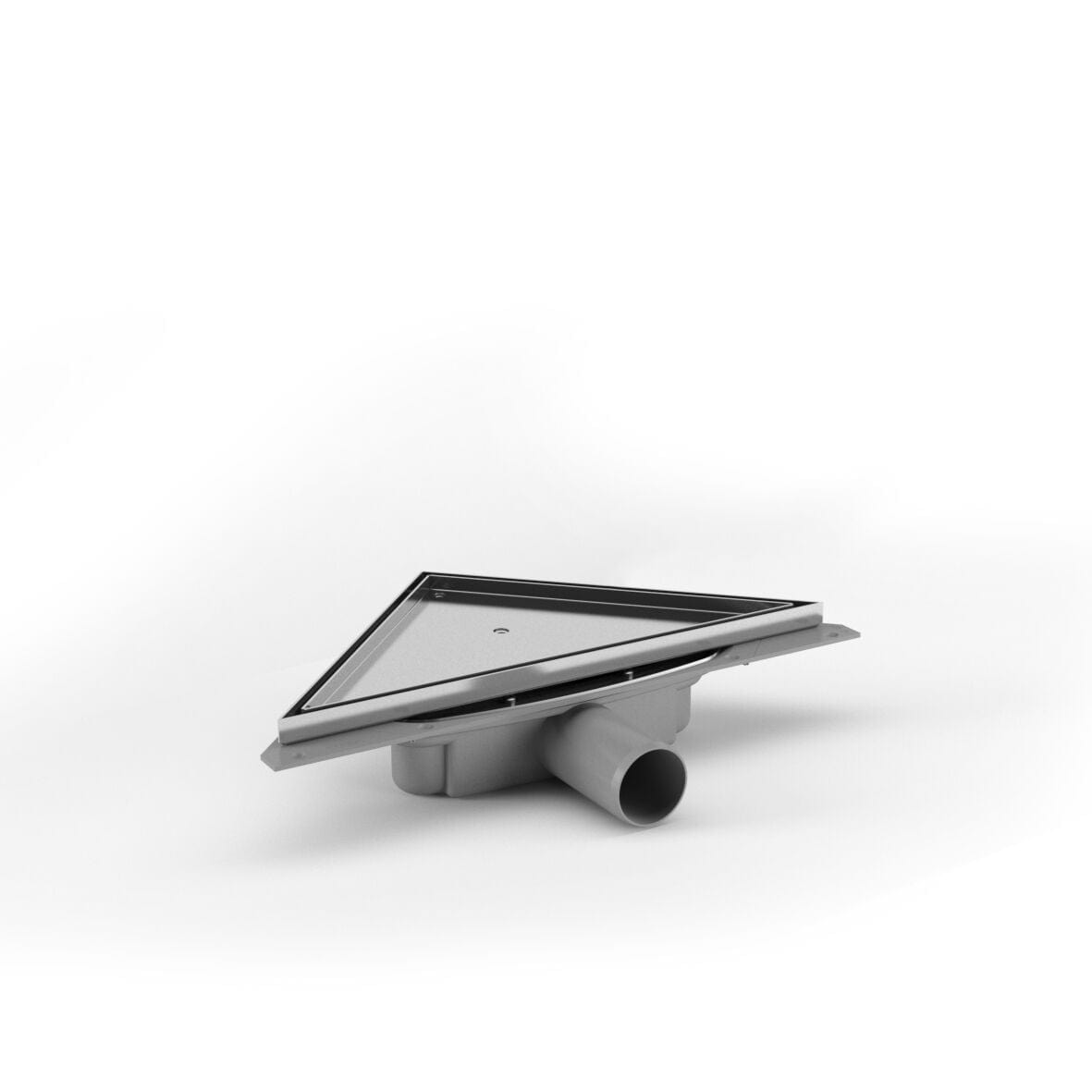

Purus CORNER TILE INSERT hjørnesluk med

Corner Tile Insert fra Purus er et hjørnesluk med lav sideutløp Ø50 mm, for flislagte gulv i betong. Sluket leveres komplett med ramme for flis, der du legger samme flis i risten som på resten av gulvet, vannlåsen NOOD og skrudd klemring i rustfritt stål. Lav sideutløp er et lavtbyggende slukhus med utløpet på siden, for gulv der det er lite høyde til avløpet.

Hvem hjørnesluket passer for

Hjørnesluket er beregnet for dusjgulv i betong med flis, der byggehøyden under gulvet er liten. Det trekantede sluket plasseres i hjørnet, og TG 20123 krever at alle tre sidene er understøttet.

Dette følger med

• Slukhus: helstøpt i ABS, med skrudd klemring i rustfritt stål
• Overdel: ramme for flis i rustfritt stål
• Vannlås: NOOD, med mekanisk luktsperre hvis vannlåsen tørker ut
• Hårsil: rustfritt stål
• Monteringssett: for innstøping i betong

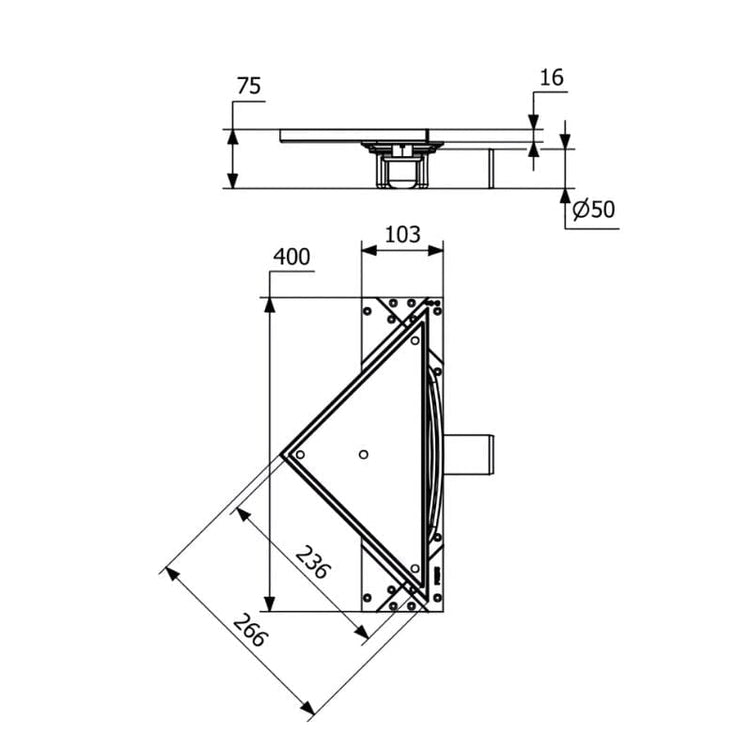

Mål og tekniske data

• Utløp: lav sideutløp, Ø50 mm
• Kapasitet: 0,6 l/s (Purus produktblad)
• Vannlukkehøyde: 30 mm
• Størrelse: 374 x 266 x 266 mm
• Materiale: slukhus i ABS, ramme og klemring i rustfritt stål 1.4301, vannlås i PP
• Godkjenning: SINTEF Teknisk Godkjenning TG 20123, belastningsklasse K3 etter EN 1253

Montering og kompatibilitet

Sluket støpes inn i betong og justeres i vater med støtteben før innstøpingen. TG 20123 oppgir 30 mm vannlukkehøyde for det lavtbyggende slukhuset, så det kan ikke kobles direkte til avløpsanlegget. Avløpsvannet føres til en installasjon med vannlås på minst 50 mm. Med kapasitet under 0,8 l/s kan sluket bare brukes til en dusj, og rom med flere vanninstallasjoner trenger i tillegg et hovedsluk. Klemringen skrus til med håndverktøy etter at membranen er lagt, og TG 20123 krever et membransystem med SINTEF Teknisk Godkjenning.

Vi anbefaler at en rørlegger monterer hjørnesluket.
