Flexit DVA ECC takvifte

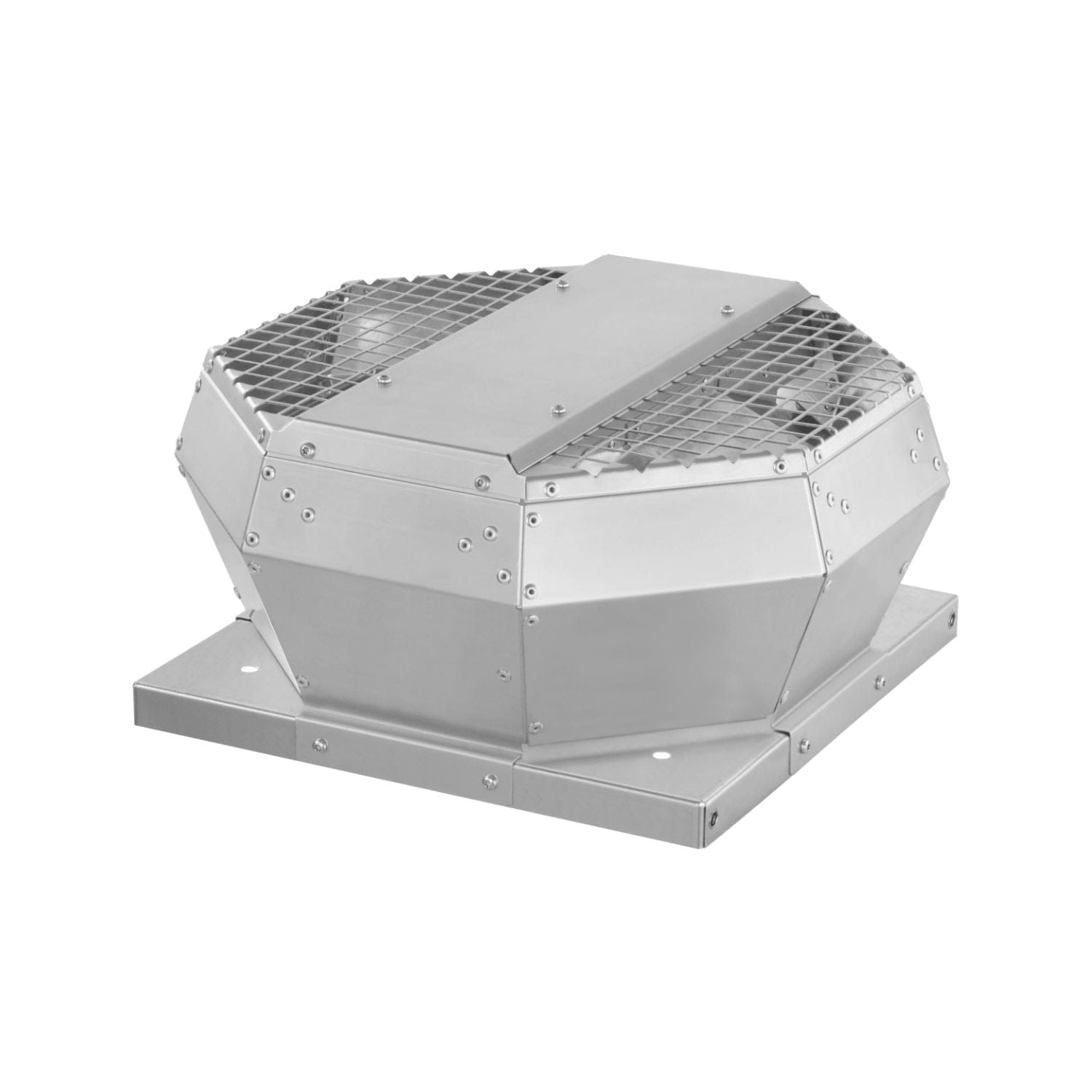

DVA ECC fra Flexit er en takvifte med innebygd regulator for konstant trykk, EC-motor og vertikal utblåsning. Regulatoren justerer turtallet slik at viften holder innstilt differansetrykk i kanalen, med egne verdier for dag og natt. Viftehuset er i aluminium AlMg3. Viften finnes i størrelse 250, 280 og 355.

Trykkstyring

Takviften har ett settpunkt for dag og ett for natt, hver fra 10 til 990 Pa, som stilles med dekadebrytere. Nattdrift og av/på for regulatoren styres med brokobling på rekkeklemmer, og her kan bare potensialfrie kontakter kobles til. Trykkslangen legges i kanalen som skal reguleres, på undertrykkssiden.

Mål og tekniske data

• Spenning: 230 V, 50 Hz
• DVA 250 ECC: 179 W, 1,4 A, 6,6 kg, 913 m³/h ved 428 Pa
• DVA 280 ECC: 268 W, 1,8 A, 8,1 kg, 1 208 m³/h ved 443 Pa
• DVA 355 ECC: 165 W, 1,3 A, 14,9 kg, 1 778 m³/h ved 197 Pa
• Settpunkt trykk: 10–990 Pa, dag og natt
• Viftehus: aluminium AlMg3

Luftmengdene gjelder Flexits oppgitte driftspunkt med best virkningsgrad.

Montering og kompatibilitet

Takviften monteres på et plant og vannrett underlag, og takets bæreevne må kontrolleres. Bunnplaten festes med fire bolter M8 x 20, også på sokkel DSS eller DSF, og det skal tettes godt mellom vifte og tak. Det skal ikke bores i viftehuset. Viften skal ikke brukes med frekvensomformer. Flexit oppgir at elektrisk arbeid skal utføres av autorisert elektroinstallatør, med allpolig nettbryter med minst 3 mm kontaktavstand.

Kan kun installeres av en registrert installasjonsvirksomhet.
