Shunt til vannbåren varme

Shunt og shuntventil til gulvvarme

En shunt blander varmt turvann fra varmekilden med kaldere returvann, så gulvvarmen får riktig temperatur. Gulvet trenger lavere temperatur enn radiatorer, og derfor har anlegg for vannbåren varme i gulv en shunt eller shuntventil foran fordeleren.

Slik virker en shuntventil

Shuntventilen bestemmer hvor mye varmt vann som slippes inn i gulvkretsen. En pumpe sirkulerer vannet ut i rørene, og en termostat eller styring justerer ventilen. Med utekompensert styring følger turtemperaturen utetemperaturen, så gulvet får mer varme når det er kaldt ute.

Shunter og pumpegrupper

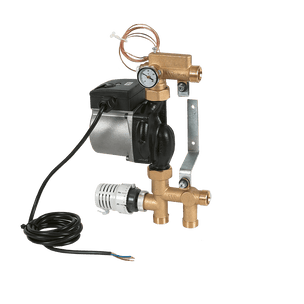

• Minishunt: Høiax, komplett, for gulvvarme inntil 50 m²
• Kompaktshunt: Høiax, komplett, for gulvvarme inntil 200 m²
• Seteventil: Høiax VMV, en shuntventil som styres med gearmotor
• Utekompensert styring: Høiax ECL Comfort 110, komplett
• Pumpegruppe: 1904 for gulvvarmefordeler og Uponor FLUVIA T Push 23 B-W

Gearmotoren AMV 150 og adapter til VMV-ventilen ligger under tilbehør og verktøy.

Velg shunt etter hvor mange kvadratmeter gulvvarme anlegget skal forsyne, og sjekk at tilkoblingene passer fordeleren.

Montering

Shunten monteres mellom varmekilden og fordeleren, ofte med kuleventiler på begge sider. Vi anbefaler at en fagperson utfører arbeidet. Pumpe, motor og styring på 230 V kobles til strømnettet. Kan kun installeres av en registrert installasjonsvirksomhet.

Varmekilden kan være en el-kassett, og pumper til varmeanlegg finner du også under sirkulasjonspumpe.
